Fabricacion de semimoldes de acero para un encofrado de pila

Los encofrados de pila circular son elementos esenciales en la construcción de infraestructuras donde la precisión geométrica, la resistencia y la seguridad durante el vertido del hormigón resultan determinantes. Estos sistemas, diseñados para soportar presiones elevadas y garantizar un acabado uniforme en columnas y pilas de gran altura, se fabrican habitualmente en acero estructural y se suministran en mitades semicirculares que facilitan su transporte, montaje e izado en obra. Gracias a su versatilidad y capacidad para adaptarse a diferentes diámetros y alturas, los encofrados de pila circular se han convertido en una solución imprescindible en proyectos de puentes, viaductos y estructuras verticales de alta exigencia técnica.

FABRICACION DE ENCOFRADO DE ACERO PARA PILA Ø1700MM

En 2022 fabricamos un encofrado metálico para pila circular de Ø1700 mm con una altura de 9.400 mm. Este sistema, destinado a un proyecto de obra civil en Francia, se produjo bajo los estándares europeos más estrictos, incluyendo EN 1090‑1, EN ISO 3834‑2 y EN 15085‑2, que garantizan la calidad del acero, la precisión dimensional y la excelencia en los procesos de soldeo. Estas certificaciones permiten asegurar que cada componente del encofrado cumple con los requisitos de seguridad estructural y durabilidad necesarios para proyectos de gran envergadura.

DISEÑO DEL ENCOFRADO SEMICIRCULAR

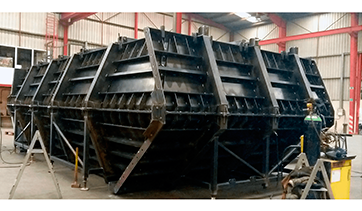

El encofrado se suministró en dos mitades semicirculares, una solución que facilita el transporte, el montaje y el izado en obra. Cada semimolde tenía un peso propio de 1.700 kg, alcanzando un total de 7.000 kg al incorporar plataformas, escaleras y otros elementos de sujección. Durante el vertido, la presión del hormigón —que puede llegar a 120 kN/m²— se transmite alrededor del encofrado en forma de tensión circunferencial, generando esfuerzos que se transfieren entre las dos mitades. Esta configuración garantiza la estabilidad del sistema incluso en vertidos de gran altura.

MATERIALES, PLATAFORMAS DE TRABAJO Y ACCESOS

El cuerpo del encofrado está formado por una chapa frontal en acero S275, reforzada con rigidizadores verticales. Contaba ademas con un conjunto total de cuatro niveles de plataformas. Éstas se apoyan sobre brackets de acero especialmente calculados, capaces de resistir momentos flectores de hasta 5,7 kNm. La escalera de acceso y los elementos de seguridad complementan el conjunto, garantizando un entorno de trabajo seguro durante todas las fases de hormigonado y montaje.

CONDICIONES EN OBRA

El sistema ha sido verificado frente a acciones de viento según NF EN 1991‑1‑4, considerando una velocidad básica de 23,9 m/s y una presión de 0,9 kN/m². Las comprobaciones demuestran que el encofrado mantiene la estabilidad frente al vuelco, el deslizamiento y el levantamiento, con un uplift máximo de 31 kN, absorbido por los puntales y anclajes. Esto garantiza la seguridad del sistema incluso en condiciones climáticas adversas.

PROCESO DE IZADO Y MONTAJE DEL ENCOFRADO

Durante el levantamiento, la flecha máxima registrada es de apenas 0,15 mm, lo que evidencia la rigidez del conjunto y la precisión del diseño. El montaje en obra se ejecuta de forma segura y controlada, permitiendo posicionar el encofrado en vertical sin deformaciones ni tensiones excesivas.

ENCOFRADO DE ACERO DE ROBUSTO Y DE CALIDAD

El encofrado metálico para pila Ø1700 mm fabricado por CALDIBE ofrece una solución robusta, certificada y diseñada para soportar vertidos de gran altura con total seguridad. Su combinación de ingeniería estructural, calidad de fabricación y cumplimiento normativo lo convierte en una opción ideal para proyectos de infraestructura civil en cualquier entorno donde se requiera precisión, resistencia y fiabilidad en el hormigonado de pilas y columnas de gran formato.
Vídeo: Proceso de fabricación
